🏠 家庭網路拓撲 / Home Network Topology
UniFi 全家桶網路架構文件

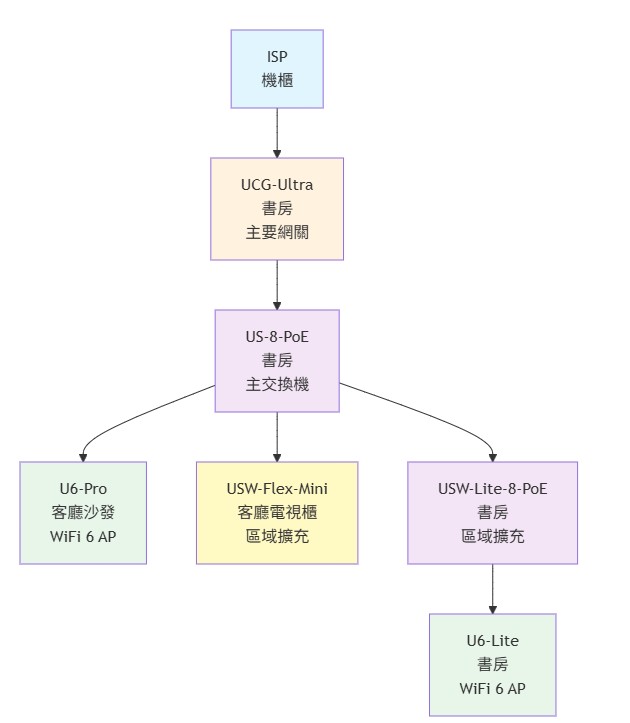

📊 網路拓撲圖
🖥️ 設備清單
核心網路設備
| 設備型號 | 位置 | 功能 | 備註 |
|---|---|---|---|
| 🌐 UCG-Ultra (UniFi Cloud Gateway Ultra) |
📍 書房 | 主要網關/路由器 | 核心控制器 |
| 🔌 US-8-PoE | 📍 書房 | 8埠 PoE 主交換機 | 連接 UCG-Ultra |
| 🔌 USW-Lite-8-PoE | 📍 書房 | 8埠 PoE 交換機 | 書房區域擴充 |
| 🔗 USW-Flex-Mini | 📍 客廳電視櫃 | 5埠交換機 | 客廳區域擴充 |
無線存取點 (AP)
| 設備型號 | 位置 | 規格 | 供電方式 |
|---|---|---|---|
| 📡 U6-Pro | 📍 客廳沙發 | WiFi 6 | ⚡ PoE (US-8-PoE) |
| 📡 U6-Lite | 📍 書房 | WiFi 6 | ⚡ PoE (USW-Lite-8-PoE) |
🏘️ 區域配置
📚 書房 (核心區域)
- 網路設備: UCG-Ultra、US-8-PoE、USW-Lite-8-PoE
- 無線覆蓋: U6-Lite
- 用途: 網路核心設備管理、Home Assistant 主機
🛋️ 客廳 (娛樂區域)
- 網路設備: USW-Flex-Mini
- 無線覆蓋: U6-Pro
- 用途: 娛樂設備、智慧家居設備
✨ 架構特色
- ✅ 集中管理: 核心設備集中於書房,便於維護
- ✅ 充足供電: 兩台 PoE 交換機提供足夠的 PoE 埠
- ✅ 全屋覆蓋: 雙 WiFi 6 AP 配置提供完整覆蓋
- ✅ 擴充彈性: 多台交換機提供充足的有線埠
- ✅ UniFi 生態: 統一管理介面
🏡 Home Assistant 整合
規劃中的設備
- 🌡️ 溫濕度感測器: SONOFF SNZB-02 系列 / Aqara
- 💡 智慧燈泡: Philips Wiz
- 🔌 智慧開關: SONOFF Basic WW1-AC (Tasmota)
- 📹 監控攝影機: UniFi Protect (需額外儲存設備)
整合方式
- Zigbee 網路: Zigbee2MQTT
- 控制中心: Home Assistant (部署於書房)
🔒 安全性措施
- 建立獨立的 IoT VLAN
- 設定 IoT 專用 WiFi 網路
- 限制 IoT 設備與主網路互通
- 啟用 UniFi IDS/IPS 功能
- 定期更新設備韌體
📝 相關連結
**📅 最後更新 / Last Updated**: 2025-11-17
**👤 維護者 / Maintainer**: [@hammernatsu](https://github.com/hammernatsu)
Made with ❤️ for Smart Home
